V1.7 20.2.2024
leere oder fertige gelötete Platine, modifiziertes RAK18001, Raspi OS Image anfragen
Pinout der elektronischen Einzelkomponenten

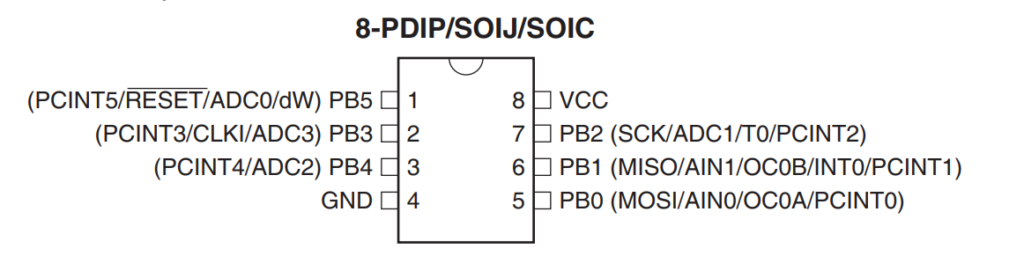

Atmel ATtiny13

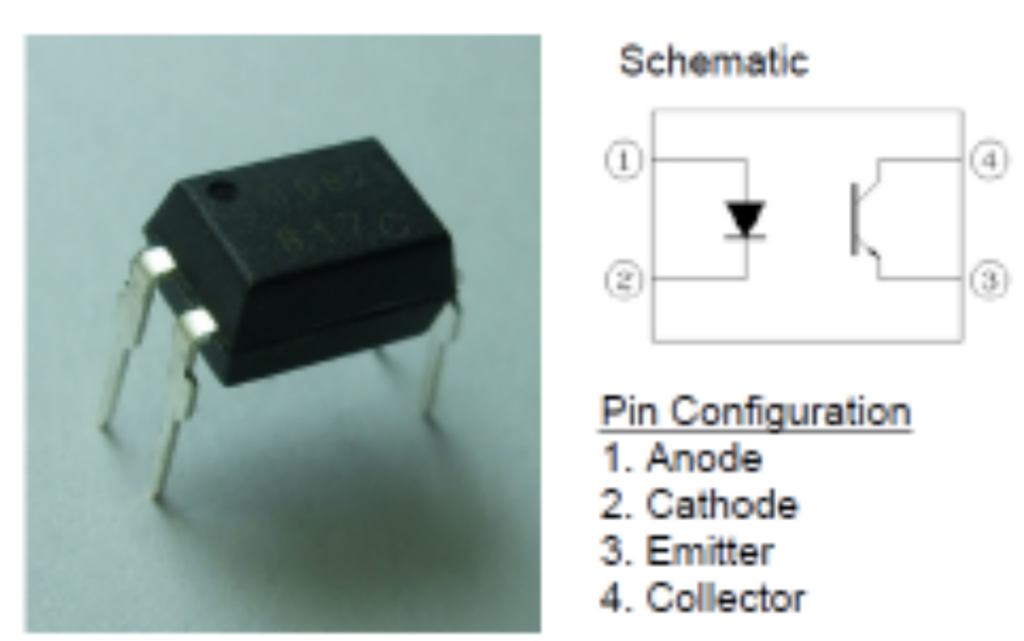

817C Optokoppler

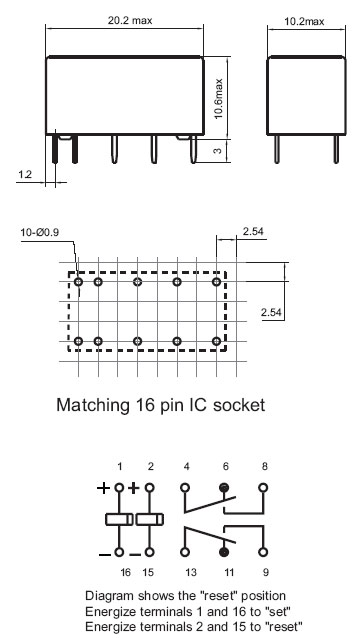

HFD2-005-S-L2-D bistabiles Relais
BC546B Transistor oder 2N2222
LED

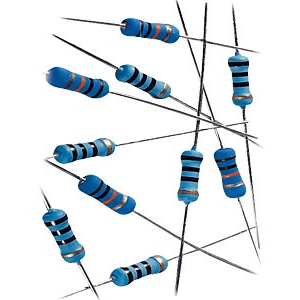

Widerstand
Stiftleiste gewinkelt
Lochrasterplatine
Komponenten Stückliste
- Lochrasterplatine oder fertige Platine
- IC Sockel 8 Pin DIL8
- Stiftleiste gewinkelt RM2,54 36 PINs
- IC Atmel ATtiny 13 DIL8
- Optokoppler PC817
- 2 Tranistor BC546B oder Vergleich zB 2N2222
- 3mm LED rot
- 3 Widerstand 1k Ohm
- 2 Widerstand 220 Ohm
- Relais HFD2 / 005-S-L2-D bistabil (10 Pins)
Löttipps:
Es empfiehlt sich einen Elektroniker Lötstation oder einen Elektroniker Lötkolben mit max. 30 Watt
Falls einstellbar die Löttemperatur auf 390 -400° C einstellen
es sollte eine sehr feine Lötspitze verwendet werden, am besten mit einer Bleistiftspitzenartigen Lötspitze
es kann handelsübliches bleifreies Lötzinn verwendet werden
eine Vorrichtung zum Reinigen der Lötspitze und etwas Flussmittel sollte ebenfalls bereit stehen
Beim Löten darauf achten, dass nicht zu viel Hitze an die Bauteile gelang, gerade so lange mit dem Lötkolben die Lötstelle aufheizen bis das Lötzinn schmilzt und die Lötstelle umflossen hat.
ACHTUNG: Überprüfen sie nach dem Löten die Platine mit einem Durchgangsprüfer auf Kurzschüsse die eventuell beim Löten entstanden sein können!

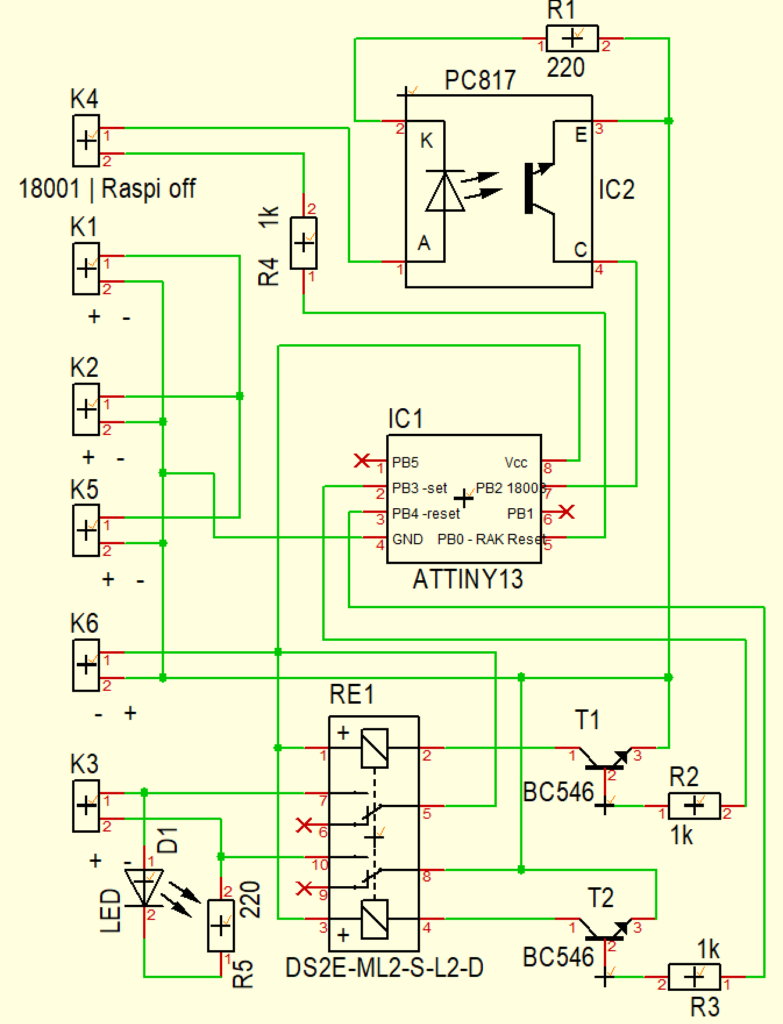

Schaltplan

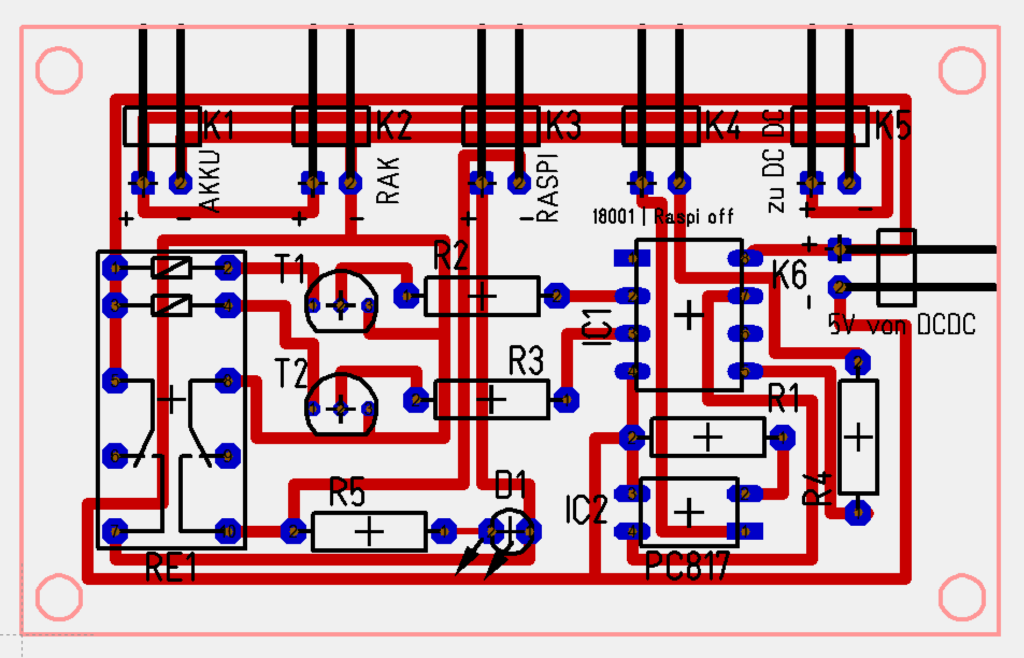

Layout
